在防靜電工作臺的所有組件中，接地系統是名副其實的“生命線”。它如同人體的血液循環系統，為靜電荷提供唯一安全、有效的泄放通路。缺乏正確有效的接地，再好的臺面和框架都無法發揮防護作用。因此，掌握一套完整的防靜電工作臺接地系統構建與驗證方法，是每個ESD防護項目的核心任務。POUSTO將深入解析接地系統的原理、標準構建方法及至關重要的驗證流程。

接地原理：為何必須“接入大地”？

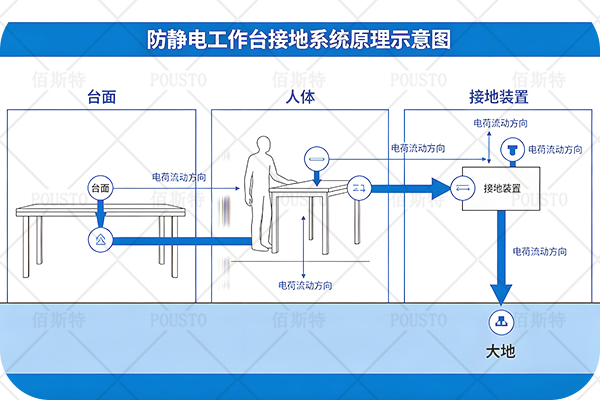

靜電防護的目標是將不希望存在的靜電荷消除。電荷只能被中和或?qū)ё?。?duì)于工作臺上的導體和靜電耗散材料，最安全有效的方式就是將其與一個無限大的電荷“容器”——大地——連接起來。大地電位被視為零電位參考點。

等電位連接：通過接地，將工作臺金屬框架、臺面、操作員（通過手腕帶）、設備外殼等所有導體部分連接至同一電位（大地電位），消除它們之間的電位差，從而防止突然放電。

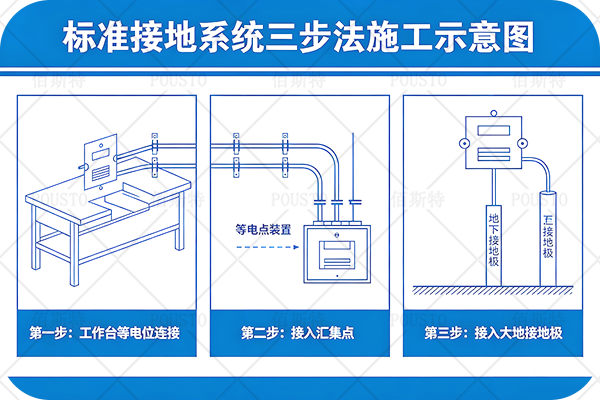

標準接地系統的構建“三步法”

第一級：工作臺本體等電位連接

對象：鋁型材框架的所有型材段之間、金屬臺面支撐結構、金屬抽屜柜等。

方法：使用專用的接地端子片（接地角碼） 或接地線，確保所有金屬部件間電氣連接可靠，電阻小于1歐姆。這是防止工作臺內部產生“靜電孤島”的關鍵。

第二級：從工作臺到接地匯集點

對象：將已完成等電位連接的工作臺整體，接入車間的局部接地系統。

方法：使用標準的黃綠雙色絕緣接地軟線（截面積通常不小于2.5 平方毫米），一端牢固連接在工作臺主接地端子上，另一端連接至工位附近的接地母線排（Grounding Bus） 或 接地插座。

要求：連接點必須牢固，使用帶齒墊圈防松；導線路徑盡量短直，避免盤繞。

第三級：從匯集點到大地接地極

對象：車間內的接地母線排最終必須連接到建筑物的主接地極。

方法：由電氣專業施工，使用更粗的銅纜或銅排，深埋接入符合電氣規范的大地接地網。此最終接地電阻一般要求小于4歐姆（依據電氣安全規范，可能要求更高）。

關鍵注意事項與常見誤區

嚴禁替代接地：絕對禁止將工作臺接地線連接到水管、暖氣管、鋼結構或電源插座的零線（N線）上。這些路徑不可靠，可能帶電或中斷，極其危險。

雙重接地考慮：工作臺若放置防靜電地墊，地墊需通過獨立的接地扣和導線與接地系統連接，形成并聯通路。

接地與設備安全地：為工作臺上設備供電的插座，其保護地線（PE）應來自電源系統，與靜電接地系統在接地母線排處匯合，最終共地。

系統驗證：用數據證明有效性

接地系統必須定期驗證，而非安裝后一勞永逸，這正是防靜電工作臺接地系統構建與驗證中“驗證”環節的核心價值。

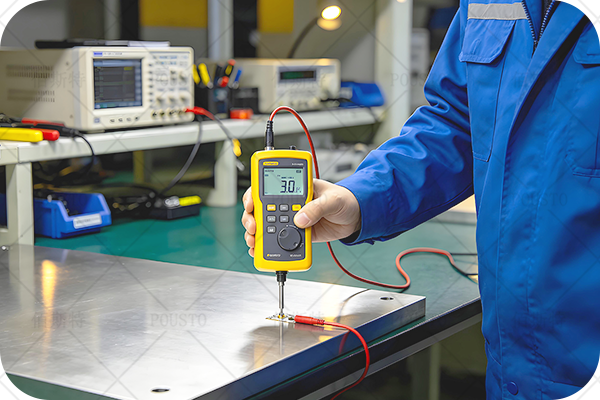

驗證工具：使用經校準的表面電阻測試儀和萬用表。

驗證項目與標準

工作臺表面點對點電阻：在臺面任意兩點測量，應在10^6 – 10^9 Ω。

工作臺表面對地電阻：臺面一點接儀表，儀表另一極接工作臺接地端子，電阻應在10^6 – 10^9 Ω。

系統接地連續性電阻：測量從工作臺接地端子到建筑物接地母排的電阻，應小于1歐姆。

驗證周期：建議至少每6個月進行一次全面檢測，并保存記錄。日?？赏ㄟ^手腕帶在線監測器進行簡易功能檢查。

一個設計精良、施工規范、定期驗證的接地系統，是防靜電工作臺發揮效能的根本保證。它是一項嚴肅的電氣安全與質量工程。企業應將其作為ESD防護項目中的核心環節進行規劃和管理，確保這條“生命線”始終暢通無阻，為高品質生產保駕護航，而這一切，都離不開對防靜電工作臺接地系統構建與驗證的持續投入與嚴格執行。
